瀏覽器自帶分享功能也很好用哦~智能音箱、智能控制、智能穿戴、智能家居競爭越發激烈，用戶對產品用戶體驗的不不斷提?。而信號穿透、掉線頻繁、視頻、通話卡頓和距離等通信問題最影響?戶體驗。為了避免?產中有通信問題的產品流到消費者，以及持續改善產品通信性能，我們推出了通信（射頻）性能?產線?動測試系統。
本系統基于 Anritsu (安立) MT8862A WIFI通信綜測儀開發；儀器測試結果準確可靠，認可度高。一臺儀表帶兩個工位設計，一個操作員同時操作兩個工位，將儀表利用率更大化。
產品特點
1. 中文界面，操作簡單易用;
2. 支持2.4G 、5G、6G的所有測試項目;
3. 測試快速穩定，推薦配置(輸出功率、頻率偏置、靈敏?度)8-12s即可完成測試;
4. 可以配置不同產品模板，快速切換生產;
5. 測試數據EXCEL表格保存，結果分析追溯簡便;
6. 支持MES系統對接，生產質量實時可追溯可控;
7. 兼容安立N4010A、MT8860C/MT8862A、R&S CMW500、CMW100、IQXEL、極致匯儀WT-328;
8. 可對產品進行如WIFI名稱、版本、模組、電量等自動檢測、頻偏校正、PCBA電壓電流;
9. 完全自主開發，提供定制化服務，如研發測試實際靈敏度，長時間誤碼率測試等研發測試;
10. 只需更更換治具即可快速切換PCBA、成品測試;
11. 支持高通/CSR、瑞昱、聯發科MTK、恒玄BES、康希通信、博通、南方硅谷、速通半導體等方案。
設備清單
類型 | 型號 | 規格 |
測試機臺 | 雙工位測試臺 | W1050H700D700 mm |
自動化屏蔽箱 | LCAE-5952A屏蔽箱 | W390H430D340 mm |
測試儀器 | MT8862A | 2.4G+5G+6G |
天線耦合板 | 進?口?高性能耦合板 | VSWR<1.5 @2.4-10GHz |
信道切換矩陣箱 | LCAE113 | VSWR<1.25IL<0.8dB@2.4-18GHz |
射頻線纜 | ?高性能射頻線纜 | VSWR<1.25 IL<0.5dB@2.4-10GHz |
控制主機 | 控制電腦+顯示器? | |
電源 | 穩壓電源 | |
測試治具 | 批量量?生產治具1 款 |
測試項目
TX測試 | 11b Measurement Items | 11a/g/n/ac1ax HE SU (Single User) Measurement Items | 11ax HE TB (Multi User) Measurement Items |
Transmit power | Transmit power | Transmit power | |
Crest factor | Crest factor | Power pre-correction accuracy | |
Power ramp | Power ramp | Crest factor | |
EVM (Transmit modulation accuracy) | EVM (Transmit modulation accuracy) | Power ramp | |
Center frequency tolerance | Center frequency leakage | EVM (Transmit modulation accuracy) | |
IQ offset | Center frequency tolerance | Unused tone error | |
Phase error | Symbol clock frequency tolerance | Center frequency leakage | |
Magnitude error | Amplitude imbalance | Center frequency tolerance | |
Amplitude imbalance | Phase imbalance | Center frequency offset | |
Phase imbalance | Phase error | Amplitude imbalance | |
Chip clock frequency tolerance | Spectrum flatness | Phase imbalance | |
Spectrum mask | Phase error | ||
RX測試 | Receiver minimum input level sensitivity | Receiver minimum input level sensitivity | Receiver minimum input sensitivity |
Receiver maximum input level | Adjacent channel rejection*1 | Adjacent channel rejection*1 | |
Receiver adjacent channel rejection*1 | Nonadjacent channel rejection*1 | Nonadjacent channel rejection*1 | |
Receiver maximum input level | Receiver maximum input level | ||
Frame Reception Rate (FRR) Packet Error Rate (PER) | |||
WiFi測試頻段
服務支持
1. 經驗豐富的工程師提供技術支持
2. 一年系統免費保修
3. 終生成本維護

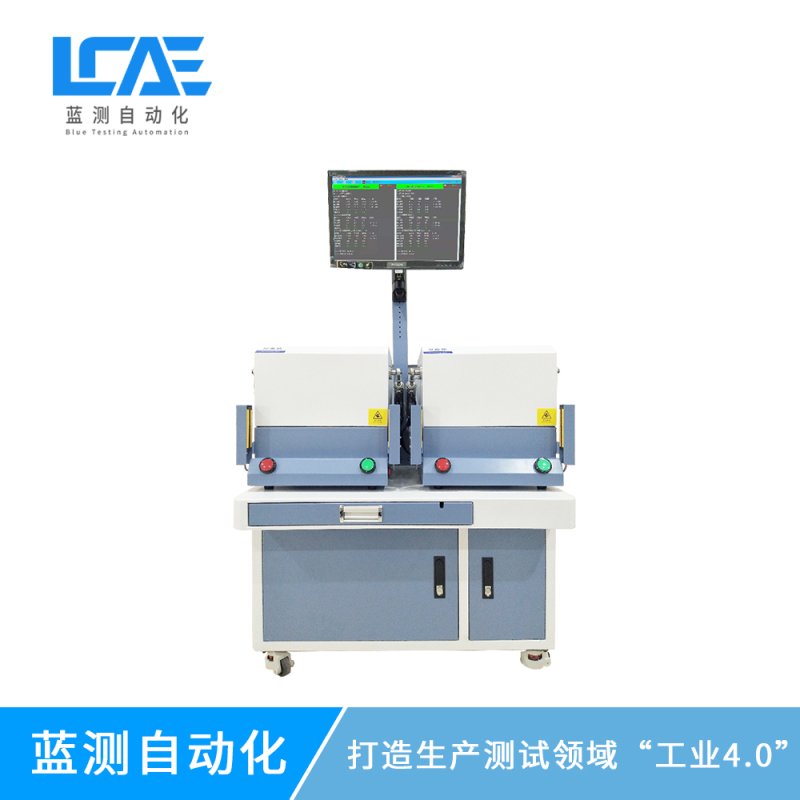

LCAE RF WiFi通信性能生產線自動測試系統
智能音箱、智能控制、智能穿戴、智能家居競爭越發激烈，用戶對產品用戶體驗的不不斷提?。而信號穿透、掉線頻繁、視頻、通話卡頓和距離等通信問題最影響?戶體驗。為了避免?產中有通信問題的產品流到消費者，以及持續改善產品通信性能，我們推出了通信（射頻）性能?產線?動測試系統。
本系統基于 Anritsu (安立) MT8862A WIFI通信綜測儀開發；儀器測試結果準確可靠，認可度高。一臺儀表帶兩個工位設計，一個操作員同時操作兩個工位，將儀表利用率更大化。
產品特點
1. 中文界面，操作簡單易用;
2. 支持2.4G 、5G、6G的所有測試項目;
3. 測試快速穩定，推薦配置(輸出功率、頻率偏置、靈敏?度)8-12s即可完成測試;
4. 可以配置不同產品模板，快速切換生產;
5. 測試數據EXCEL表格保存，結果分析追溯簡便;
6. 支持MES系統對接，生產質量實時可追溯可控;
7. 兼容安立N4010A、MT8860C/MT8862A、R&S CMW500、CMW100、IQXEL、極致匯儀WT-328;
8. 可對產品進行如WIFI名稱、版本、模組、電量等自動檢測、頻偏校正、PCBA電壓電流;
9. 完全自主開發，提供定制化服務，如研發測試實際靈敏度，長時間誤碼率測試等研發測試;
10. 只需更更換治具即可快速切換PCBA、成品測試;
11. 支持高通/CSR、瑞昱、聯發科MTK、恒玄BES、康希通信、博通、南方硅谷、速通半導體等方案。
設備清單
類型 | 型號 | 規格 |
測試機臺 | 雙工位測試臺 | W1050H700D700 mm |
自動化屏蔽箱 | LCAE-5952A屏蔽箱 | W390H430D340 mm |
測試儀器 | MT8862A | 2.4G+5G+6G |
天線耦合板 | 進?口?高性能耦合板 | VSWR<1.5 @2.4-10GHz |
信道切換矩陣箱 | LCAE113 | VSWR<1.25IL<0.8dB@2.4-18GHz |
射頻線纜 | ?高性能射頻線纜 | VSWR<1.25 IL<0.5dB@2.4-10GHz |
控制主機 | 控制電腦+顯示器? | |
電源 | 穩壓電源 | |
測試治具 | 批量量?生產治具1 款 |
測試項目
TX測試 | 11b Measurement Items | 11a/g/n/ac1ax HE SU (Single User) Measurement Items | 11ax HE TB (Multi User) Measurement Items |
Transmit power | Transmit power | Transmit power | |
Crest factor | Crest factor | Power pre-correction accuracy | |
Power ramp | Power ramp | Crest factor | |
EVM (Transmit modulation accuracy) | EVM (Transmit modulation accuracy) | Power ramp | |
Center frequency tolerance | Center frequency leakage | EVM (Transmit modulation accuracy) | |
IQ offset | Center frequency tolerance | Unused tone error | |
Phase error | Symbol clock frequency tolerance | Center frequency leakage | |
Magnitude error | Amplitude imbalance | Center frequency tolerance | |
Amplitude imbalance | Phase imbalance | Center frequency offset | |
Phase imbalance | Phase error | Amplitude imbalance | |
Chip clock frequency tolerance | Spectrum flatness | Phase imbalance | |
Spectrum mask | Phase error | ||
RX測試 | Receiver minimum input level sensitivity | Receiver minimum input level sensitivity | Receiver minimum input sensitivity |
Receiver maximum input level | Adjacent channel rejection*1 | Adjacent channel rejection*1 | |
Receiver adjacent channel rejection*1 | Nonadjacent channel rejection*1 | Nonadjacent channel rejection*1 | |
Receiver maximum input level | Receiver maximum input level | ||
Frame Reception Rate (FRR) Packet Error Rate (PER) | |||
WiFi測試頻段
服務支持
1. 經驗豐富的工程師提供技術支持
2. 一年系統免費保修
3. 終生成本維護
